環網柜、充氣柜用互感器
JDZ18-10R
6-10kV戶內電流互感器
戶內 單相 環氧樹脂澆注式
技術參數
○產品性能符合標準：GB/T20840.1、2和IEC61869-1、2
○額定二次電流：5A或1A ○額定頻率：50Hz或60Hz
○環境溫度：-35℃～+55℃,日平均溫度：≤40℃
○工頻耐壓3kV，持續1min ○海拔高度：≤1000米
| 型號 | 額定電壓比(V) | 準確級及準確級組合額定二次輸出(V) | 極限輸出(VA) | 額定絕緣水平(kV) | 表面爬電距離 | 一次熔斷器(A) | 重量 | 接線圖 |
| JDZ18-3R | 3000/100 |
0.2-30
0.5-90
1-250
3-500
|

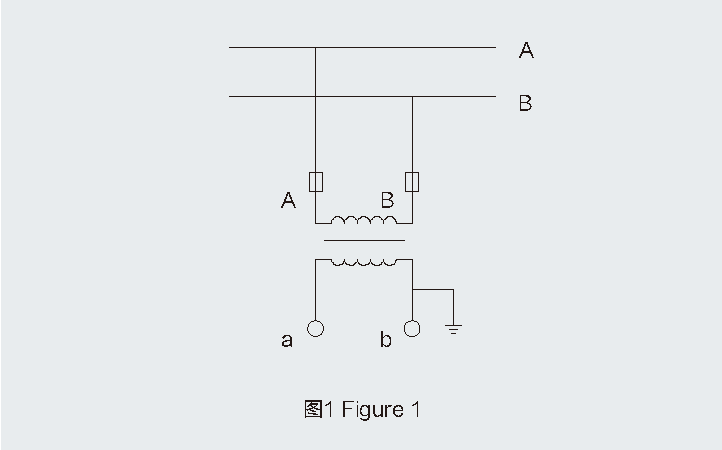

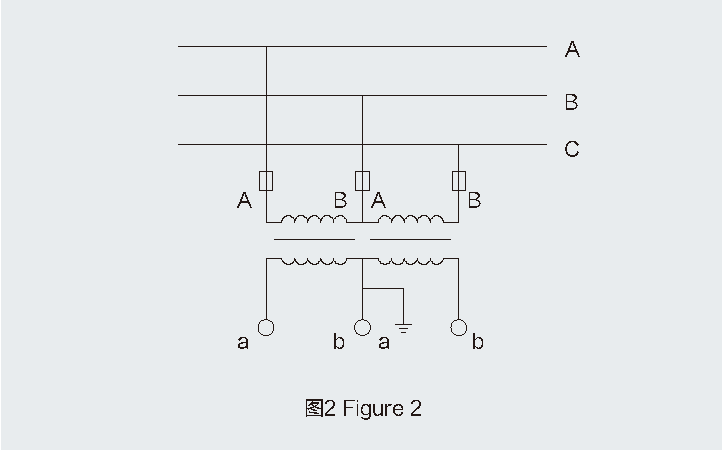

600 | 3.6/23/40 | 280 | 0.5內置 | 44 | 圖1-圖2 |
| JDZ18-6R | 6000/100 | 7.2/32/60 | ||||||
| JDZ18-10R | 10000/100 | 12/42/75 | 0.2內置 | |||||
| 10000/220 | ||||||||
| 10000/100/100 |
0.2/0.2-15/15
0.2/0.5-15/20
0.5/0.5-50/50
|

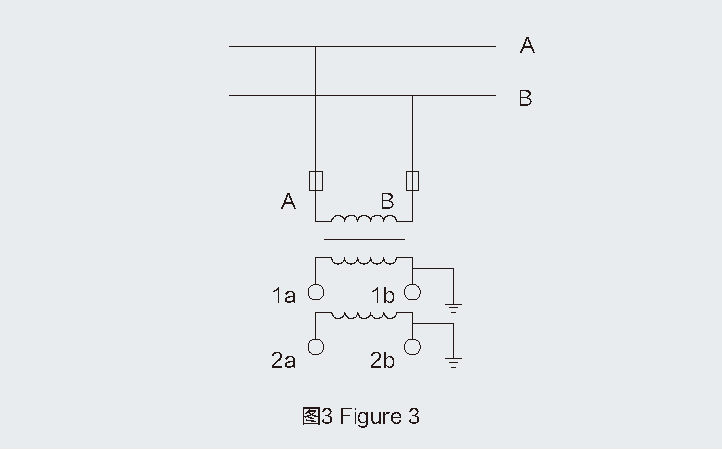

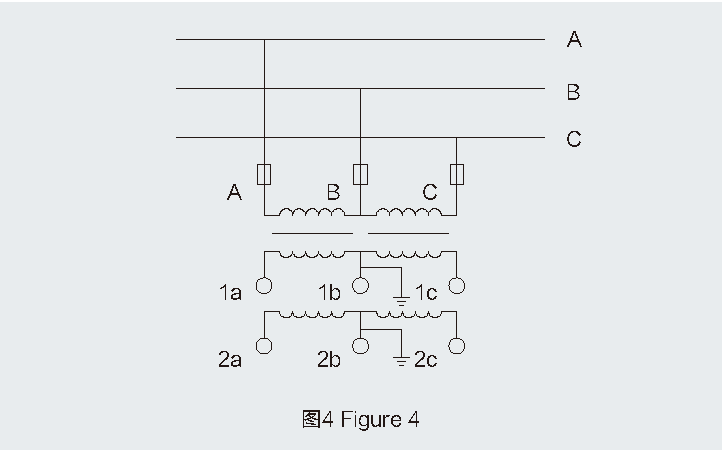

400/400 | 圖3-圖4 | |||||
| 10000/100/220 |
0.2/3-30/400
0.5/3-90/400
|
300/600 |
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
